BH高速水旋转接头|冷却水旋转接头
创建时间：2023-04-28 11:04
넶浏览量：0
-
产品特点:
分体式结构和可拆卸的密封包--方便现场快速维护
双精密进口球轴承支撑--旋转平稳
平衡机械密封设计结构--减少对密封的负荷影响，以延长使用寿命
采用碳化硅和耐磨石墨摩擦密封--密封研磨寿命更长
技术参数:
最大速度: 3000RPM
工作温度:-30 ~ 120 ℃
最大压力: 1.1Mpa

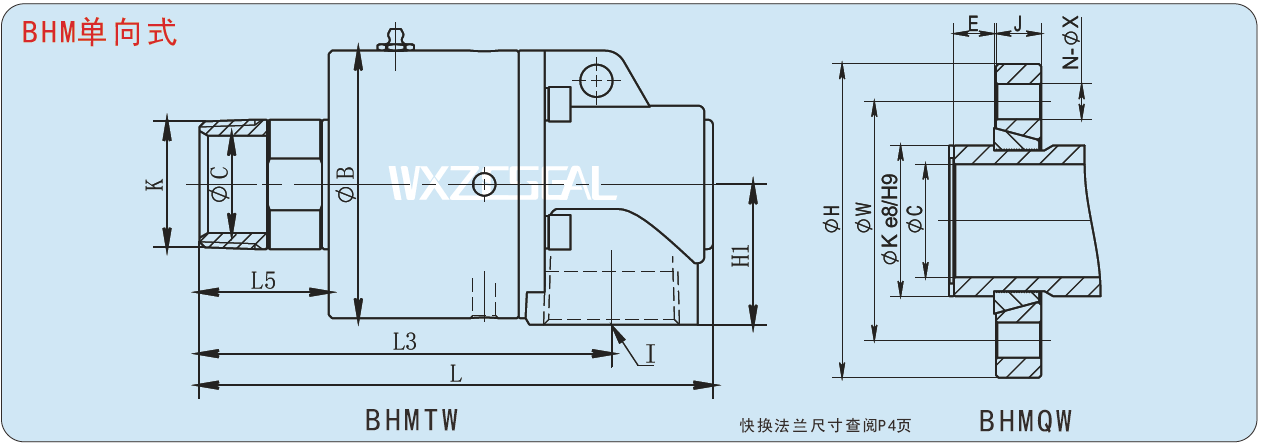

适用介质: 水BHM单向
DN 订单号 K I L L3 L5 H1 B C 10A BHMTW010A.01-S/C R3/8 "-右侧 Rc3/8" 125 108 29 30 59 8 BHMQW010A.00-S/C 20 135 118 39 15A BHMTW015A.01-S/C R1/2 "-RH Rc1/2" 125 108 29 30 59 12 BHMQW015A.00-S/C 25 135 118 39 20A BHMTW020A.01-S/C R3/4 "-右侧 Rc3/4" 136 115 32 35 64 17 BHMQW020A.00-S/C 30 151 130 47 25A BHMTW025A.01-S/C R1 "-RH Rc1" 151 126 444 40 74 20 BHMQW025A.00-S/C 35 166 141 48 32A BHMTW032A.01-S/C R1-1/4 "-右侧 Rc1-1/4" 177 145 42 50 93 30 BHMQW032A.00-S/C 45 192 160 57 40A BHMTW040A.01-S/C R1-1/2 "-右侧 Rc1-1/2" 187 152 40 52 98 35 BHMQW040A.00-S/C 50 202 167 55 50A BHMTW050A.01-S/C R2 "-RH Rc2" 238 191 60 65 124 45 BHMQW050A.00-S/C 60 241 194 63 65A BHMTW065A.01-S/C R2-1/2 "-右侧 Rc2-1/2" 330 286 70 69 156 60 BHMQW065A.00-S/C 75 335 291 75 80A BHMTW080A.01-S/C R3 "-RH DN80PN16 510 410 82 164 185 75 BHMQW080A.00-S/C 90 90A BHMQW090A.00-S/C 100 DN80PN16 510 410 84 164 202 82 100A BHMTW100A.01-S/C R4"-RH DN100PN16 530 420 85 154 210 95 BHMQW100A.00-S/C 115 BHD双向内管固定式

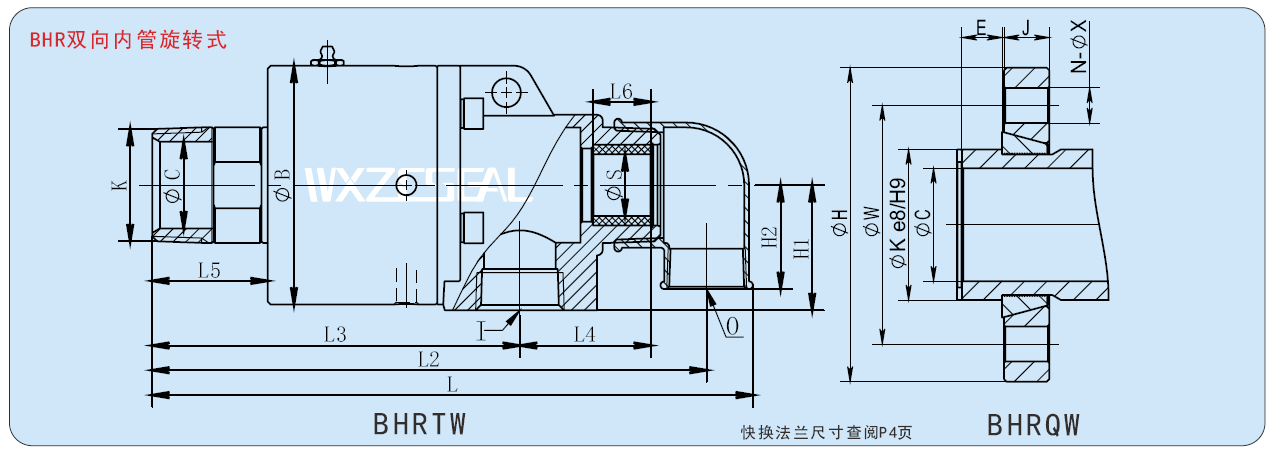

DN 订单号 K I O S L L2 L3 L4 L5 L6 H1 H2 B C 15A BHDTW015A-006A.01-S/C R1/2 "-RH Rc1/2" Rc1/2" G1/8 "-右侧 171 156 108 37 29 15 30 27 59 12 20A BHDTW020A-008A.01-S/C R3/4 "-右侧 Rc1/2" Rc1/2" G1/4 "-右侧 182 167 115 39 32 15 35 30 64 17 BHDQW020A-008A.00-S/C 30 197 182 130 47 25A BHDTW025A-010A.01-S/C R1 "-RH Rc3/4" Rc3/4" G3/8 "-右侧 204 187 126 46 444 18 40 35 74 20 BHDQW025A-010A.00-S/C 35 219 202 141 48 32A BHDTW032A-015A.01-S/C R1-1/4 "-右侧 Rc1" Rc1" G1/2 "-RH 240 220 145 55 42 22 50 42 93 30 BHDQW032A-015A.00-S/C 45 255 235 160 57 40A BHDTW040A-020A.01-S/C R1-1/2 "-右侧 Rc1" Rc1" G3/4 "-右侧 250 231 152 57 40 25 52 45 98 35 BHDQW040A-020A.00-S/C 50 265 246 167 55 50A BHDTW050A-025A.01-S/C R2 "-RH Rc1-1/4" Rc1-1/4" G1 "-RH 312 288 191 73 60 25 65 54 124 45 BHDQW050A-025A.00-S/C 60 315 291 194 63 65A BHDTW065A-032A.01-S/C R2-1/2 "-右侧 Rc1-1/2" Rc1-1/2" G1-1/4 "-右侧 374 345 235 80 70 30 75 62 156 60 BHDQW065A-032A.00-S/C 75 379 350 240 75 80A BHDQW080A-040A.00-S/C 90 DN40PN16 DN40PN16 G1-1/2 "-右侧 566 490 310 77 82 32 135 135 185 75 BHR双向内管旋转

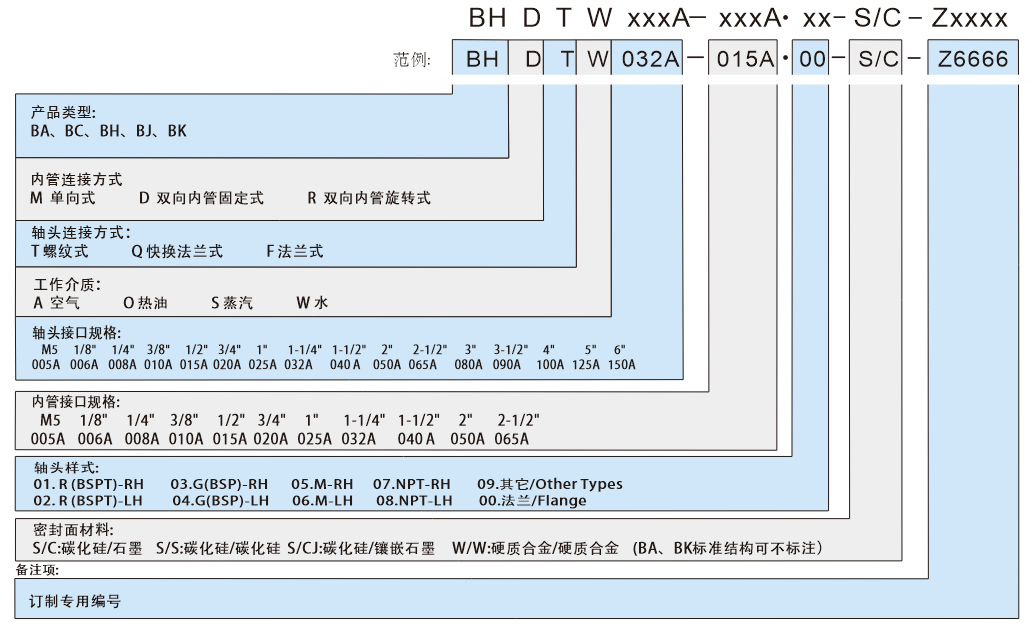

DN 订单号 K I O S(h9/E8) L L2 L3 L4 L5 L6 H1 H2 B C 20A BHRTW020A-008A.01-S/C R3/4 "-右侧 Rc1/2" Rc1/2" 12 182 167 115 35 32 20 35 30 64 17 BHRQW020A-008A.00-S/C 30 197 182 130 47 25A BHRTW025A-010A.01-S/C R1 "-RH Rc3/4" Rc3/4" 16 204 187 126 38 444 20 40 35 74 20 BHRQW025A-010A.00-S/C 35 219 202 141 48 32A BHRTW032A-015A.01-S/C R1-1/4 "-右侧 Rc1" Rc1" 20 240 220 145 48 42 25 50 42 93 30 BHRQW032A-015A.00-S/C 45 255 235 160 57 40A BHRTW040A-020A.01-S/C R1-1/2 "-右侧 Rc1" Rc1" 25 250 231 152 50 40 25 52 45 98 35 BHRQW040A-020A.00-S/C 50 265 246 167 55 50A BHRTW050A-025A.01-S/C R2 "-RH Rc1-1/4" Rc1-1/4" 32 312 288 191 68 60 30 65 54 124 45 BHRQW050A-025A.00-S/C 60 315 291 194 63 65A BHRTW065A-032A.01-S/C R2-1/2 "-右侧 Rc1-1/2" Rc1-1/2" 40 374 345 235 74 70 32 75 62 156 60 BHRQW065A-032A.00-S/C 75 379 350 240 75 80A BHRQW080A-040A.00-S/C 90 DN40PN16 DN40PN16 46 566 490 310 72 82 40 135 135 185 75 90A BHRQW090A-050A.00-S/C 100 DN50PN16 DN50PN16 58 638 555 337 82 84 40 150 150 202 82 100A BHRQW100A-065A.00-S/C 115 DN65PN16 DN65PN16 72 688 595 350 83 85 40 170 170 210 95 订购说明:
轴头快换法兰尺寸:
轴头常用连接方式:
应避免同时在最大极限条件下工作。有关详细的技术参数，请参考路径，转速表或向智村密封技术部咨询，以确保安全工作；
重要提示:
1，安装后，确保垂直向下有一个泄漏孔；
2，禁止垂直安装和使用，密封面泄漏会导致轴承腐蚀；
3.严禁运输易燃、易爆、有毒或强腐蚀性介质；
4，双向固定内管的螺纹均为右旋，即使外管 “K” 法兰
或左手螺纹连接；
4，使用其他介质时，需要咨询志存密封技术部； -
-
