BK高速导热油旋转接头|高温高速旋转接头

ꁆ ꁇ

  质量稳定
  实行全过程质量监控，细致入微，全方位检测！

  价格合理
  高效内部成本控制，减少了开支，让利于客户!

  交货便捷
  先进生产流水线，充足的备货，缩短了交货期!

联系我们
创建时间：2023-04-28 10:52
넶浏览量：0
ꂃ ꁹ
  • 产品介绍

    产品特点:
       多弹簧设计结构，为密封面提供稳定的弹簧力；
       平衡机械密封设计结构，减少密封面上载荷，延长使用寿命；
       进口高温轴承支撑，旋转平稳；
       特殊垫片设计结构，避免到承表面高温，延长轴承寿命；
       模块化结构，避免密封失效，导热油泄漏使轴承受损；
    技术参数:
       最大速度: 2000RPM              工作温度:-30 ~ 230 ℃
       最大压力: 1.1Mpa                  适用介质: 导热油

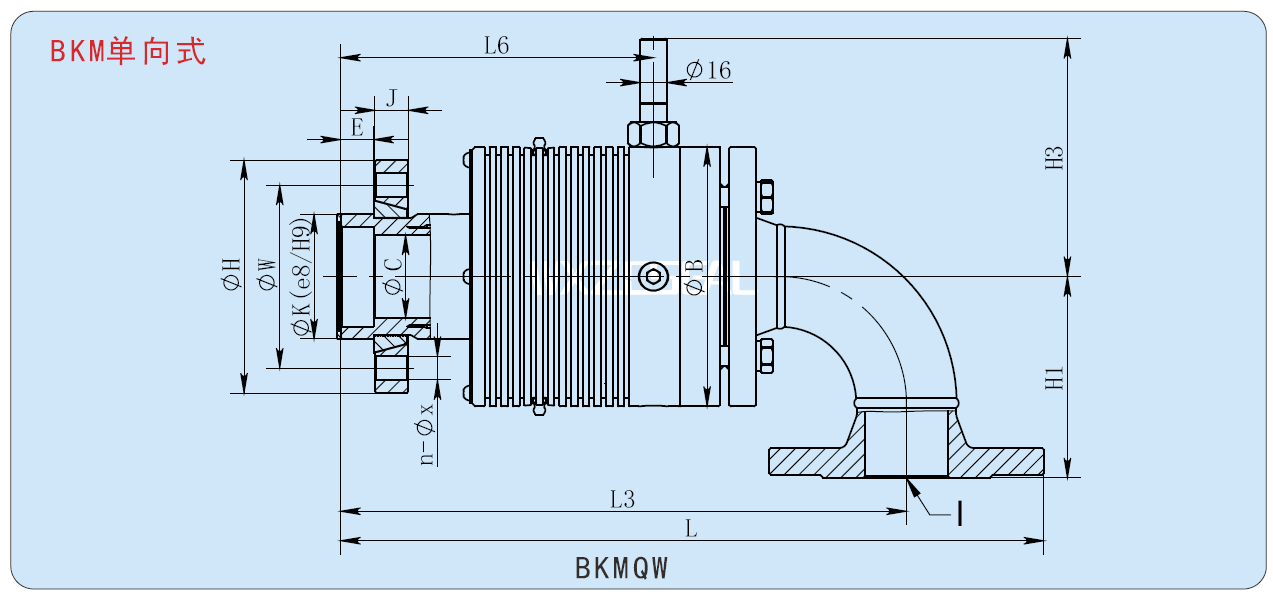

    BKM单向式高速导热油旋转接头

    单向式高速导热油旋转接头



    BKM单向式高速导热油旋转接头尺寸表

    DN 订单号 K(e8/H9) I L L3 L6 H1 H3 B C E J n-X W H
    15A BKMTO015A.03 G1/2 "-RH G1/2" 141 / / 35 / 64 14 / / / / /
    20A BKMTO020A.03 G3/4 "-右侧 G3/4" 176 / / 40 / 82 17 / / / / /
    25A BKMQO025A.00 45 DN25PN16 318 260 150 78 119 108 25 12 16 4-14 75 100
    32A BKMMO032A.00 50 DN32PN16 345 275 150 90 123 116 32 12 16 4-14 85 115
    40A BKMQO040A.00 60 DN40PN16 370 295 162 102 127 124 40 16 18 4-14 95 125
    50A BKMQO050A.00 75 DN50PN16 423 340 188 121 143 156 50 20 20 4-14 110 140
    65A BKMQO065A.00 90 DN65PN16 463 370 196 140 154 178 65 22 23 4-14 130 160
    80A BKMQO080A.00 115 DN80PN16 515 415 215 164 168 205 82 22 25 6-18 165 200
    100A BKMQO100A.00 135 DN100PN16 560 450 233 154 180 230 100 22 25 8-18 185 220

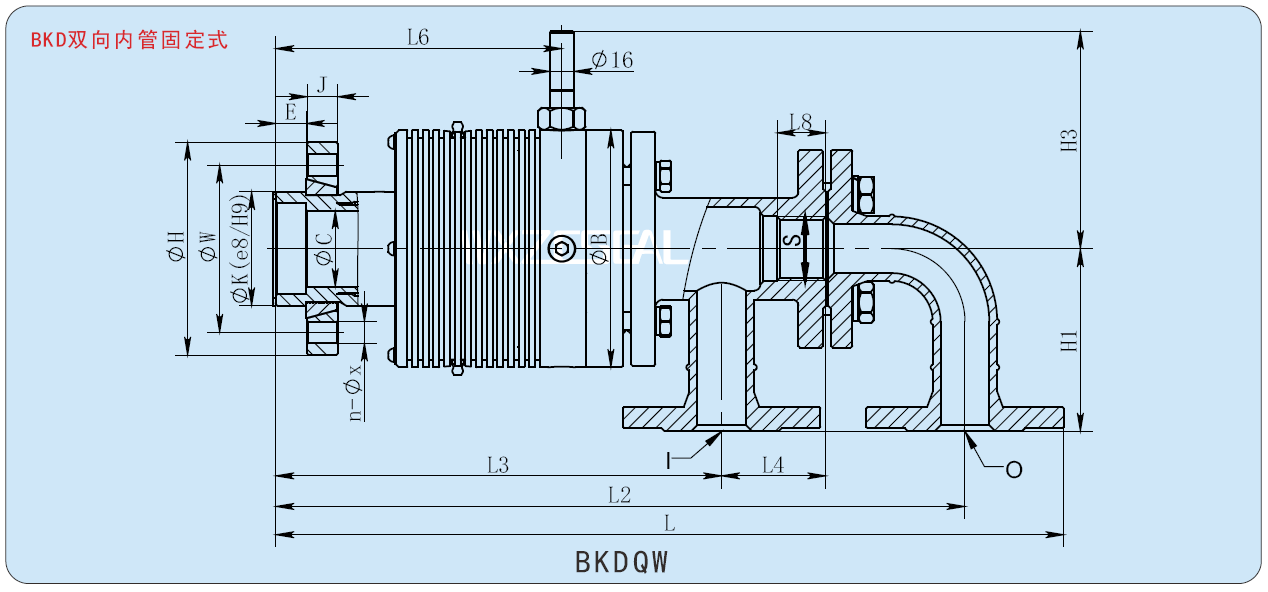

    BKD双向内管固定式高速导热油旋转接头

    内管固定式高速导热油旋转接头





    BKD双向内管固定式高速导热油旋转接头尺寸表

    DN 订单号 K(e8/H9) I O S L L2 L3 L4 L6 L8 H1 H3 B C E J n-X W H
    40A BKDQO040A-025A.00 60 DN25PN16 DN25PN16 G1 "-RH 440 385 250 58 162 32 100 127 124 40 16 18 4-14 95 125
    50A BKDQO050A-032A.00 75 DN32PN16 DN32PN16 G1-1/4 "-右侧 518 453 293 69 188 32 120 143 156 50 20 20 4-14 110 140
    65A BKDQO065A-040A.00 90 DN40PN16 DN40PN16 G1-1/2 "-右侧 565 490 310 77 196 32 135 154 178 65 22 23 4-14 130 160

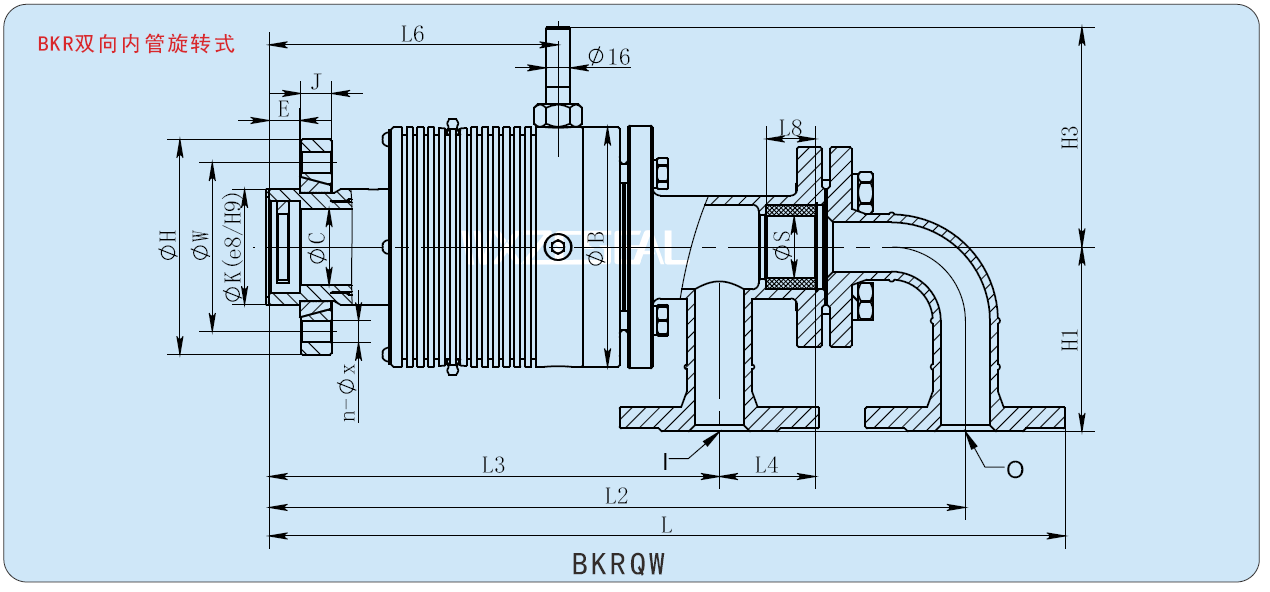

    BKR双向内管旋转式高速导热油旋转接头

    内管旋转式高速导热油旋转接头​





    BKR双向内管旋转式高速导热油旋转接头尺寸表

    DN 订单号 K(e8/H9) I O S(h9/E8) L L2 L3 L4 L6 L8 H1 H3 B C E J n-X W H
    40A BKRQO040A-025A.00 60 DN25PN16 DN25PN16 32 440 385 250 53 162 30 100 127 124 40 16 18 4-14 95 125
    50A BKRQO050A-032A.00 75 DN32PN16 DN32PN16 40 518 453 293 63 188 32 120 143 156 50 20 20 4-14 110 140
    65A BKRQO065A-040A.00 90 DN40PN16 DN40PN16 46 565 490 310 72 195 40 135 154 178 65 22 23 4-14 130 160
    80A BKRQO080A-050A.00 115 DN50PN16 DN50PN16 58 645 563 345 82 215 40 150 168 205 82 22 25 6-18 165 200
    100A BKRQO100A-065A.00 135 DN65PN16 DN65PN16 72 718 625 380 83 233 40 170 180 230 100 22 25 8-18 185 220

    BK型高温导热油旋转接头订购说明:

    ​

    旋转接头轴头快换法兰尺寸:

    ​



    重要提示:
    1.当旋转接头工作温度为230〜300 ℃ 时，请致电志存技术部进行咨询；
    2.安装后，确保垂直向下有一个泄漏孔；
    3.双向固定的内管螺纹均为右旋，即使外管 “K” 为法兰或左旋螺纹连接；

    4.应避免同时在最大极限条件下工作。有关详细的技术参数，请参考路径，转速表或向志存密封技术部咨询，以确保安全工作。
