SA蒸汽旋转接头|高温旋转接头
创建时间：2023-04-28 10:24
넶浏览量：0
-
产品特点:
反球形密封设计，强度是普通球形密封圈的四倍；
双圆柱无油轴承支撑，旋转更加稳定，可用于大型振动设备；
内置防杂质结构，寿命长；
不锈钢弹簧，浸渍树脂球形密封圈，可在蒸汽条件下长时间使用；
无需维护，易于维护；
技术参数:
最大速度: 450转/分
工作温度:-30 ~ 220 ℃
最大压力: 3.5Mpa
适用介质: 蒸汽、热水
应避免同时在最大极限条件下工作。有关详细的技术参数，请参考路径，转速表或向智村密封技术部咨询，以确保安全工作；重要提示:
1，进出口管必须用金属软管连接；
2，安装的旋转接头必须自由前后移动，左右摆动一定角度。严禁牢固固定旋转接头；
3，双向固定的内管螺纹均为右旋，即使外管 “K” 为法兰或左旋螺纹连接；
4，使用其他介质时，需要咨询志存密封技术部；SAM单向
DN 订单号
订单-不K I L L1 L3 L5 L6 H1 H3 M C D N 15A SAMTS015A.01 R1/2 "-RH Rc1/2" 161 116 136 42 101 45 45 12 14 22 14 20A SAMTS020A.01 R3/4 "-右侧 Rc3/4" 161 116 136 42 101 45 45 12 19 27 14 SAMQS020A.00 & phi;30 \ 25A SAMTS025A.01 R1 "-RH Rc1" 179 124 153 49 109 50 50 12 24 32 14 SAMQS025A.00 & phi;35 \ 32A SAMTS032A.01 R1-1/4 "-右侧 Rc1-1/4" 199 149 167 52 131 60 60 14 32 41 14 SAMQS032A.00 & phi;45 \ 40A SAMTS040A.01 R1-1/2 "-右侧 Rc1-1/2" 230 168 193 59 140 65 65 18 38 46 18 SAMQS040A.00 & phi;50 \ 50A SAMTS050A.01 R2 "-RH Rc2" 260 188 217 61 157 70 75 18 45 57 18 SAMQS050A.00 & phi;60 \ 65A SAMTS065A.01 R2-1/2 "-右侧 Rc2-1/2" 352 \ 243 75 183 88 85 18 60 72 \ SAMQS065A.00 & phi;75 \ 80A SAMTS080A.01 R3 "-RH DN80PN16 383 \ 265 84 218 150 100 25 72 87 \ SAMQS080A.00 & phi;90 \ 90A SAMTS090A.01 R3-1/2 "-右侧 DN80PN16 450 \ 311 91 246 150 105 22 80 96 \ SAMQS090A.00 & phi;100 \ 100A SAMQS100A.00 & phi;115 DN100PN16 675 380 565 92 300 150 140 27 92 \ & phi;35 125A SAMQS125A.00 & phi;150 DN125PN16 760 420 635 96 311 200 155 27 120 \ & phi;35 150A SAMQS150A.00 & phi;175 DN150PN16 890 457.2 748 101 \ 250 \ \ 145 \ & phi;61 SAD双向内管固定式
DN 订单号

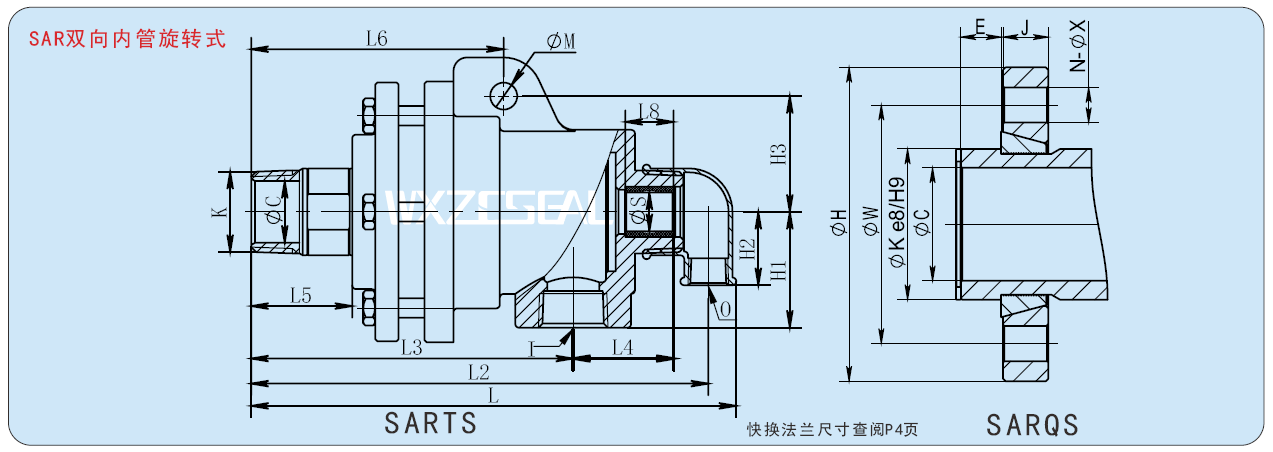

订单-不K I O S L L1 L2 L3 L4 L5 L6 L8 H1 H2 H3 M N C D 20A SADTS020A-008A.01 R3/4 "-右侧 Rc1/2" Rc1/2" G1/4 "-右侧 209 116 194 136 45 42 101 15 45 30 45 12 14 19 27 SADQS020A-008A.00 & phi;30 \ 25A SADTS025A-010A.01 R1 "-RH Rc3/4" Rc1/2" G3/8 "-右侧 230 124 215 153 49 49 109 18 50 444 50 12 14 24 32 SADQS025A-010A.00 & phi;35 \ 32A SADTS032A-015A.01 R1-1/4 "-右侧 Rc1" Rc1/2" G1/2 "-RH 251 149 237 167 57 52 131 23 60 38 60 14 14 32 41 SADQS032A-015A.00 & phi;45 \ 40A SADTS040A-020A.01 R1-1/2 "-右侧 Rc1-1/4" Rc3/4" G3/4 "-右侧 290 168 272 193 62 59 140 25 65 43 65 18 18 38 46 SADQS040A-020A.00 & phi;50 \ 50A SADTS050A-025A.01 R2 "-RH Rc1-1/2" Rc1" G1 "-RH 330 188 310 217 73 61 157 25 70 51 75 18 18 45 57 SADQS050A-025A.00 & phi;60 \ 65A SADTS065A-032A.01 R2-1/2 "-右侧 Rc2" Rc1-1/4" G1-1/4 "-右侧 439 \ 414 243 144.5 75 183 30 88 62 85 18 \ 60 72 SADQS065A-032A.00 & phi;75 \ SAR双向内管旋转
DN 订单号
订单-不K I O S(h9/E8) L L1 L2 L3 L4 L5 L6 L8 H1 H2 H3 M N C D 20A SARTS020A-008A.01 R3/4 "-右侧 Rc1/2" Rc1/2" 12 209 116 194 136 41 42 101 20 45 30 45 12 14 19 27 SARQS020A-008A.00 & phi;30 \ 25A SARTS025A-010A.01 R1 "-RH Rc3/4" Rc1/2" 16 230 124 215 153 44 49 109 20 50 444 50 12 14 24 32 SARQS025A-010A.00 & phi;35 \ 32A SARTS032A-015A.01 R1-1/4 "-右侧 Rc1" Rc1/2" 20 251 149 237 167 52 52 131 25 60 38 60 14 14 32 41 SARQS032A-015A.00 & phi;45 \ 40A SARTS040A-020A.01 R1-1/2 "-右侧 Rc1-1/4" Rc3/4" 25 290 168 272 193 57 59 140 25 65 43 65 18 18 38 46 SARQS040A-020A.00 & phi;50 \ 50A SARTS050A-025A.01 R2 "-RH Rc1-1/2" Rc1" 32 330 188 310 217 68 61 157 30 70 51 75 18 18 45 57 SARQS050A-025A.00 & phi;60 \ 65A SARTS065A-032A.01 R2-1/2 "-右侧 Rc2" Rc1-1/4" 40 439 \ 414 243 77 75 183 35 88 62 85 18 \ 60 72 SARQS065A-032A.00 & phi;75 \ 80A SARTS080A-040A.01 R3 "-RH DN65PN16 DN40PN16 46 561 \ 486 265 85 84 222 40 150 150 100 25 \ 72 87 SARQS080A-040A.00 & phi;90 \ 90A SARTS090A-050A.01 R3-1/2 "-右侧 DN65PN16 DN50PN16 58 636 \ 553 311 109 91 246 50 150 150 105 22 \ 80 96 SARQS090A-050A.00 & phi;100 \ 100A SARQS100A-065A.00 & phi;115 DN80PN16 DN50PN16 58 667 380 575 300 130 92 300 55 180 180 140 27 & phi;35 92 \ 125A SARQS125A-080A.00 & phi;150 DN100PN16 DN50PN16 58 730 420 630 340 135 96 311 75 220 220 155 27 & phi;35 120 \ 订购说明:
轴头快换法兰尺寸:
-
-
