NA型双球面蒸汽旋转接头|高温旋转接头
创建时间：2023-04-27 23:49
넶浏览量：0
-
产品特点:
双杆外支撑旋转接头，双杆支撑分担冷凝水的冲击力
双球形密封圈，自定心，低摩擦扭矩；
拆装方便，维护便捷；应用：造纸、瓦楞、化工、环保等行业
技术参数:
最大速度: 300RPM
工作温度:-30 ~ 220 ℃
最大压力: 1.1Mpa
适用介质: 蒸汽
重要提示:1.安装需要使用双杆支撑外壳，并使外壳与设备同心；
2.进出口管必须用金属软管连接；
3.安装的旋转接头外壳必须能够自由前进和后退，不要固定死旋转接头；
4.双向固定内管的螺纹均为右旋，即使外管 “K” 法兰或左侧螺纹连接；5.避免同时在最大极限条件下工作；

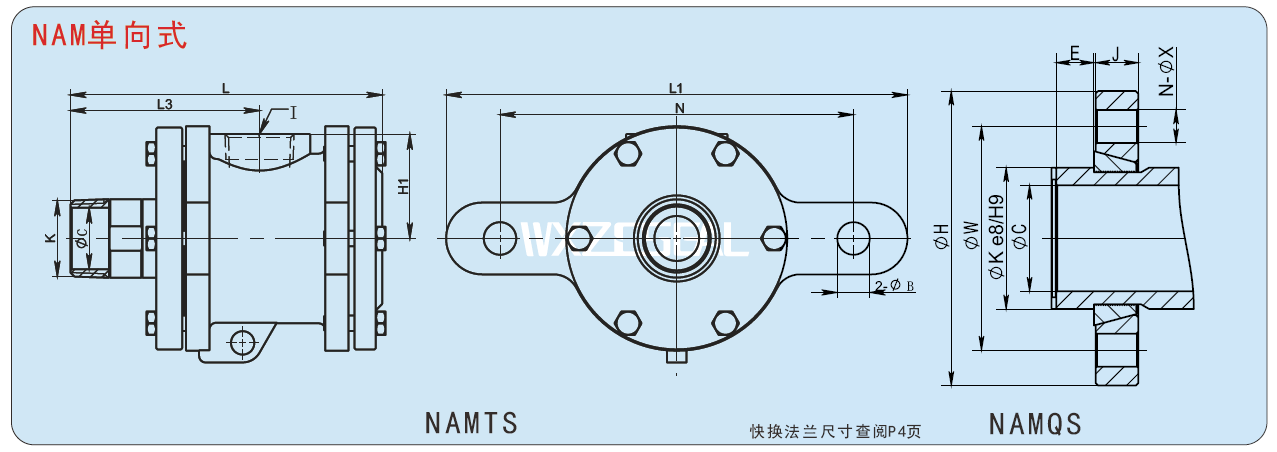

5.使用其他介质时，需要咨询智存密封技术部NAM双球面蒸汽旋转接头-单向式
DN 订单号 K I C L L1 L3 B N H1 32A NAMTS032A.01 R1-1/4 "-右侧 Rc1-1/4" 32 177 270 94 13 140 ~ 220 60 NAMQS032A.00 45 40A NAMTS040A.01 R1-1/2 "-右侧 Rc1-1/2" 37 220 315 135 25 190 ~ 260 75 NAMQS040A.00 50 50A NAMTS050A.01 R2 "-RH Rc2" 47 240 355 145 25 200 ~ 300 80 NAMQS050A.00 60 65A NAMTS065A.01 R2-1/2 "-右侧 Rc2-1/2" 58 266 395 155 25 220 ~ 340 92 NAMQS065A.00 75 80A NA(F)MTS080A.01 R3 "-RH DN80PN16 73 305 420 192 444 250 ~ 350 152 NA(F)MQS080A.00 90 90A NAMQS090A.00 100 DN80PN16 85 577 550 477 444 280 ~ 460 165 NA(F)MQS090A.00 100 DN80PN16 336 206 165 100A NA(F)MQS100A.00 115 DN100PN16 92 668 420 558 444 300 ~ 355 170 125A NAMQS125A.00 150 DN125PN16 122 790 595 665 54 400 ~ 480 246 150A NAMQS150A.00 175 DN150PN16 145 845 589 703 67 440 ~ 470 284 NAD型双球面蒸汽旋转接头-双向固定

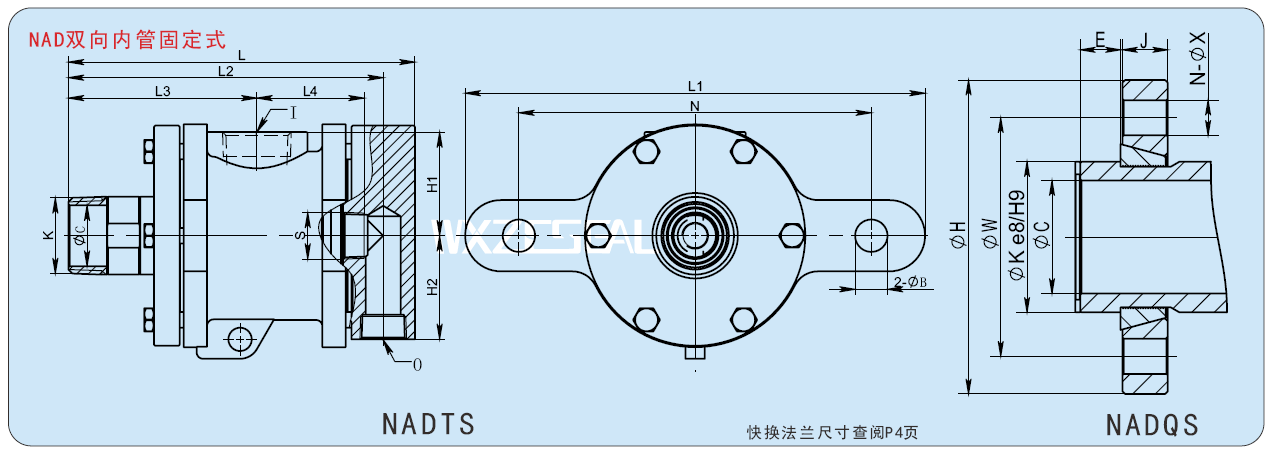

DN 订单号 K I O S C L L1 L2 L3 L4 B N H1 H2 32A NADTS032A-015A.01 R1-1/4 "-右侧 Rc1" Rc1/2" Rc1/2" 32 199 270 199 94 84 13 140 ~ 220 60 60 NADQS032A-015A.00 45 40A NADTS040A-020A.01 R1-1/2 "-右侧 Rc1-1/4" Rc3/4" Rc3/4" 37 243 315 224 135 77 25 190 ~ 260 75 75 NADQS040A-020A.00 50 50A NADTS050A-025A.01 R2 "-RH Rc1-1/2" Rc1" Rc1" 47 267 355 243 145 84 25 200 ~ 300 80 80 NADQS050A-025A.00 60 65A NADTS065A-025A.01 R2-1/2 "-右侧 Rc2" Rc1" Rc1" 58 324 395 293 155 115 25 220 ~ 340 92 35 NADQS065A-025A.00 75 NA(F)DTS065A-025A.01 R2-1/2 "-右侧 DN50PN16 NA(F)DQS065A-025A.00 75 80A NADTS080A-040A.01 R3 "-RH Rc2-1/2" Rc1-1/4" Rc1-1/4" 73 391 420 343 192 123 444 250 ~ 350 152 50 NADQS080A-040A.00 90 NA(F)DTS080A-040A.01 R3 "-RH DN65PN16 NA(F)DQS080A-040A.00 90 90A NA(F)DQS090A-050A.00 100 DN80PN16 Rc2" Rc2" 85 376 550 376 206 124 444 280 ~ 460 165 / 100A NA(F)DQS100A-050A.00 115 DN100PN16 Rc2" Rc2" 92 445 420 445 257 139 444 300 ~ 355 200 / 125A NADQS125A-050A.00 150 DN125PN16 Rc2-1/2" Rc2" 122 519 595 519 298 160 54 400 ~ 480 222 / 150A NADQS150A-065A.00 175 DN150PN16 Rc2-1/2" Rc2" 145 534 589 534 279 185 67 440 ~ 470 280 / NAR双球面蒸汽旋转接头-双向旋转

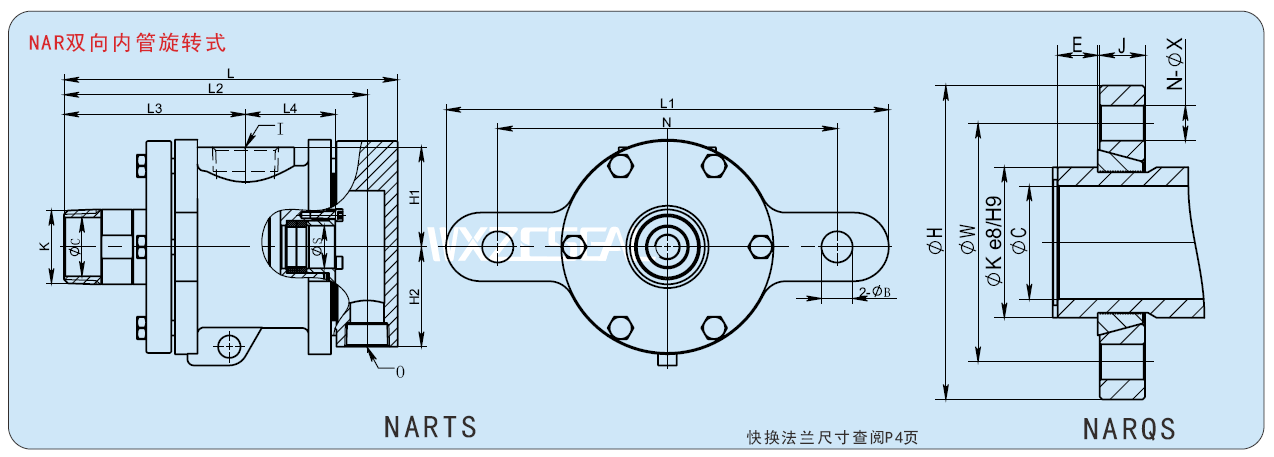

DN 订单号 K I O S C L L1 L2 L3 L4 B N H1 H2 40A NARTS040A-020A.01 R1-1/2 "-右侧 Rc1-1/4" Rc3/4" 27 37 243 315 224 135 65 25 190 ~ 260 75 75 NARQS040A-020A.00 50 50A NARTQ050A-025A.01 R2 "-RH Rc1-1/2" Rc1" 32 47 267 355 243 145 72 25 200 ~ 300 80 80 NARQS050A-025A.00 60 65A NARTS065A-032A.01 R2-1/2 "-右侧 Rc2" Rc1-1/4" 43 58 334 395 300 155 94 25 220 ~ 340 92 68 NARQS065A-032A.00 75 80A NARTS080A-040A.01 R3 "-RH Rc2-1/2" Rc1-1/2" 49 73 391 420 351 192 91 444 250 ~ 350 152 70 NARQS080A-040A.00 90 NA(F)RTS080A-040A.01 R3 "-RH DN65PN16 NA(F)RQS080A-040A.00 90 90A NA(F)RQS090A-050A.00 100 DN80PN16 DN50PN16 61 85 495 550 412 206 106 444 280 ~ 460 165 160 100A NA(F)RQS100A-050A.00 115 DN100PN16 DN50PN16 49 92 563 420 481 257 120 444 300 ~ 355 200 160 125A NARQS125A-050A.00 150 DN125PN16 Rc2-1/2" 49 122 525 595 525 298 150 54 400 ~ 480 222 / 150A NARQS150A-065A.00 175 DN150PN16 Rc2-1/2" 77 145 548 589 548 279 149 67 440 ~ 470 280 / NA型双球面蒸汽旋转接头订购说明

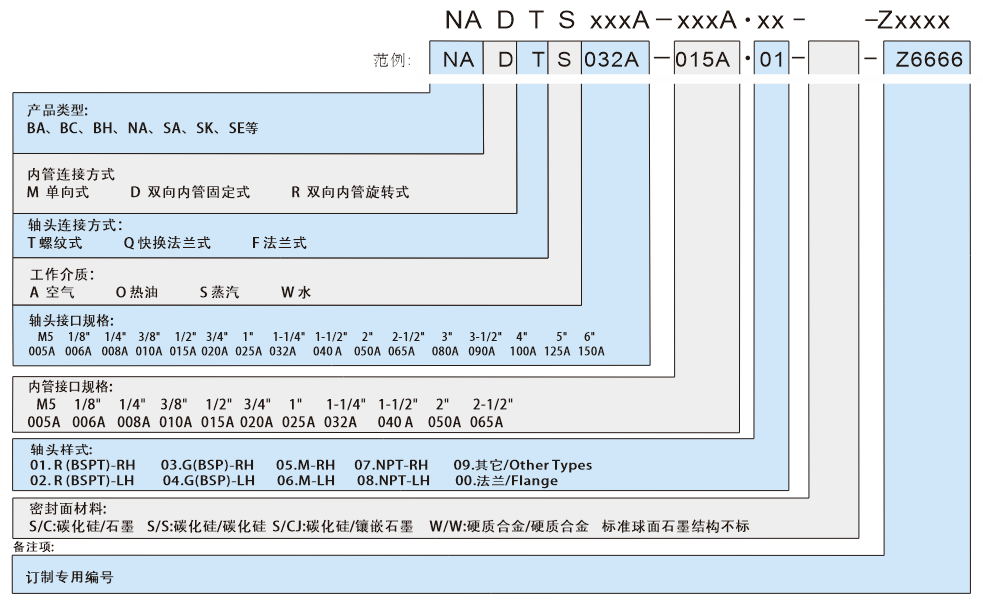

旋转接头快换法兰轴尺寸图:

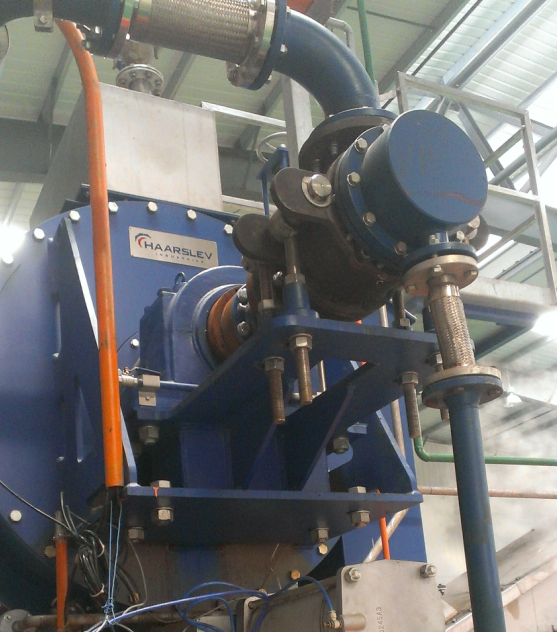

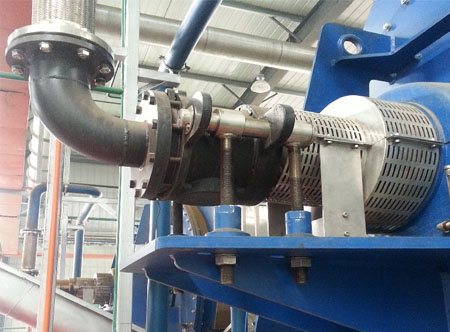

NA型双球面蒸汽旋转接头安装图:
旋转接头快换法兰连接方式:
-
-
