EQB管球摆动旋转接头
创建时间：2023-04-27 21:48
넶浏览量：0
-
产品特点:
球密封环支撑，最大摆动 ± 15 °；可绕轴线旋转并在刚性管道之间摆动；
抗振动，耐热休克；终身免维护；
技术参数:
最大速度: 10RPM 工作温度:-30 ~ 250 ℃
最大压力: 5Mpa 适用介质: 油、热水、蒸汽应用场景：
主要用于步进梁加热炉汽化冷却系统和光热太阳能管道系统

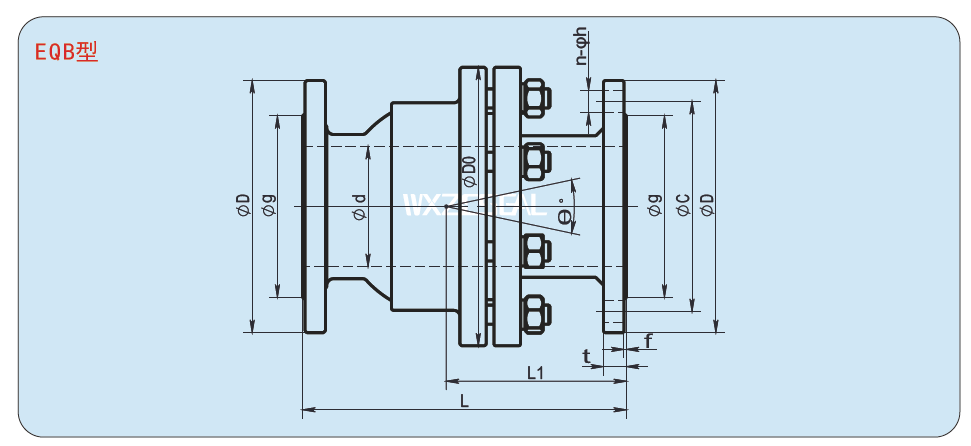

EQB型摆动旋转接头
EQB型摆动旋转接头尺寸表
DN 订单号 d L L1 & theta;(°) D0 法兰JIS 10K射频 D t f g C n-h 50A EQB050A-JIS10K 50 190 110 24 160 155 17 2 96 120 4-& phi;19 65A EQB065A-JIS10K 65 220 130 24 175 175 19 2 116 140 4-& phi;19 80A EQB080A-JIS10K 80 235 130 24 195 185 19 2 126 150 8-& phi;19 100A EQB100A-JIS10K 100 270 150 24 232 210 19 2 151 175 8-& phi;19 125A EQB125A-JIS10K 125 310 170 24 270 250 21 2 182 210 8-& phi;23 150A EQB150A-JIS10K 150 370 190 24 310 280 23 2 212 240 8-& phi;23 200A EQB200A-JIS10K 200 430 220 24 380 330 23 2 262 290 12-& phi;23 250A EQB250A-JIS10K 250 480 240 24 460 400 25 2 324 355 12-& phi;25 300A EQB300A-JIS10K 300 550 308 16 500 445 26 2 368 400 16-& phi;25 350A EQB350A-JIS10K 350 650 356 16 580 490 28 3 413 445 16-& phi;25 重要提示:
1.用于光热管道系统的非标EQ旋转接头，最大摆动 ± 15 °，耐温可达350 ℃；
2，标准型号的主要材料是碳钢，可以选择SUS304，SUS316L等其他材料；
3，安装设计时要注意球的中心位置，根据臂长计算摆动位置；
4，选择时要注意安装法兰的选择标准和耐压等级； -
-
