EH管旋转接头
创建时间：2023-04-27 21:35
넶浏览量：0
-
EH系列旋转接头是一种用于刚性管道之间摆动或低速旋转的活动接头。它的内部由两排钢球轴承支撑，旋转平稳，特殊密封件的使用寿命长。
产品特点:
两排精密钢球支撑，操作平稳，无摆动；
轴承内部预充轴承润滑脂，终身免维护；
特殊密封圈，非标可承受高达42Mpa；
具有多种关节组合样式，可满足现场工况的复杂空间旋转传动介质；
重要提示:
1，管道摆动接头不适合长时间旋转和连续旋转；
2.严禁运输易燃、易爆、有毒或强腐蚀性介质；
3，主要材料可以选择碳钢，SUS304，SUS316L等；
4，标准型号材料为碳钢，其他材料需要指定；
技术参数:
最大速度: 2转/分
工作温度:-30 ~ 121 ℃
最大压力: 5Mpa
适用介质: 油、水、空气
注: 最大压力为42Mpa，需要指定顺序

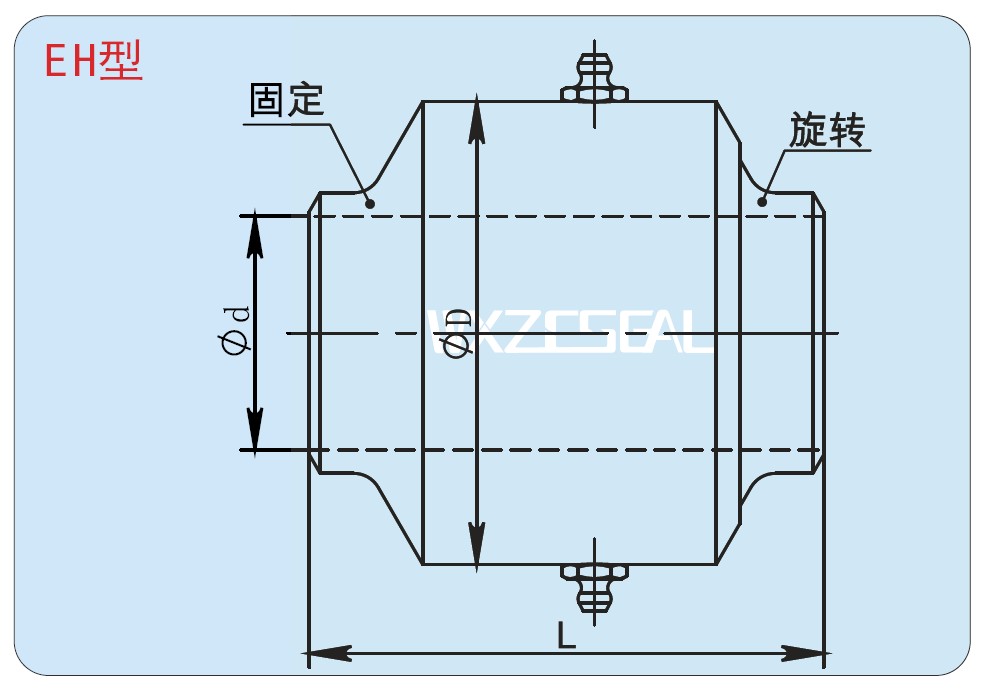

EH基本类型
DN 订单号 d D L DN 订单号 d D L 20A EH020A 20 64 103 100A EH100A 100 158 120 25A EH025A 25 68 103 125A EH125A 125 186 130 32A EH032A 32 78 110 150A EH150A 150 208 130 40A EH040A 40 88 110 200A EH200A 200 268 145 50A EH050A 50 99 110 250A EH250A 250 338 180 65A EH065A 65 118 120 300A EH300A 300 395 180 80A EH080A 80 134 120 350A EH350A 350 455 185 EHA类型
DN 订单号 d D L K 法兰16kg D1 D2 n-X 20A EHA020A 20 64 183 DN20PN16 105 75 4-Φ14 25A EHA025A 25 68 183 DN25PN16 115 85 4-Φ14 32A EHA032A 32 78 194 DN32PN16 140 100 4-Φ18 40A EHA040A 40 88 200 DN40PN16 150 110 4-Φ18 50A EHA050A 50 99 200 DN50PN16 165 125 4-Φ18 65A EHA065A 65 118 210 DN65PN16 185 145 8-Φ18 80A EHA080A 80 134 220 DN80PN16 200 160 8-Φ18 100A EHA100A 100 158 224 DN100PN16 220 180 8-Φ18 125A EHA125A 125 186 240 DN125PN16 250 210 8-Φ18 150A EHA150A 150 208 240 DN150PN16 285 240 8-Φ22 200A EHA200A 200 268 269 DN200PN16 340 295 12-Φ22 250A EHA250A 250 338 320 DN250PN16 405 355 12-Φ26 300A EHA300A 300 395 336 DN300PN16 460 410 12-Φ26 350A EHA350A 350 455 349 DN350PN16 520 470 16-Φ26 EHB类型
DN 订单号 d D L L1 K 法兰16kg D1 D2 n-X 20A EHB020A 20 64 181 78 DN20PN16 105 75 4-Φ14 25A EHB025A 25 68 168 65 DN25PN16 115 85 4-Φ14 32A EHB032A 32 78 184 74 DN32PN16 140 100 4-Φ18 40A EHB040A 40 88 193 83 DN40PN16 150 110 4-Φ18 50A EHB050A 50 99 206 96 DN50PN16 165 125 4-Φ18 65A EHB065A 65 118 229 109 DN65PN16 185 145 8-Φ18 80A EHB080A 80 134 246 126 DN80PN16 200 160 8-Φ18 100A EHB100A 100 158 274 154 DN100PN16 220 180 8-Φ18 125A EHB125A 125 186 312 182 DN125PN16 250 210 8-Φ18 150A EHB150A 150 208 337 207 DN150PN16 285 240 8-Φ22 200A EHB200A 200 268 410 265 DN200PN16 340 295 12-Φ22 250A EHB250A 250 338 504 324 DN250PN16 405 355 12-Φ26 300A EHB300A 300 395 563 383 DN300PN16 460 410 12-Φ26 350A EHB350A 350 455 623 438 DN350PN16 520 470 16-Φ26 EHC类型

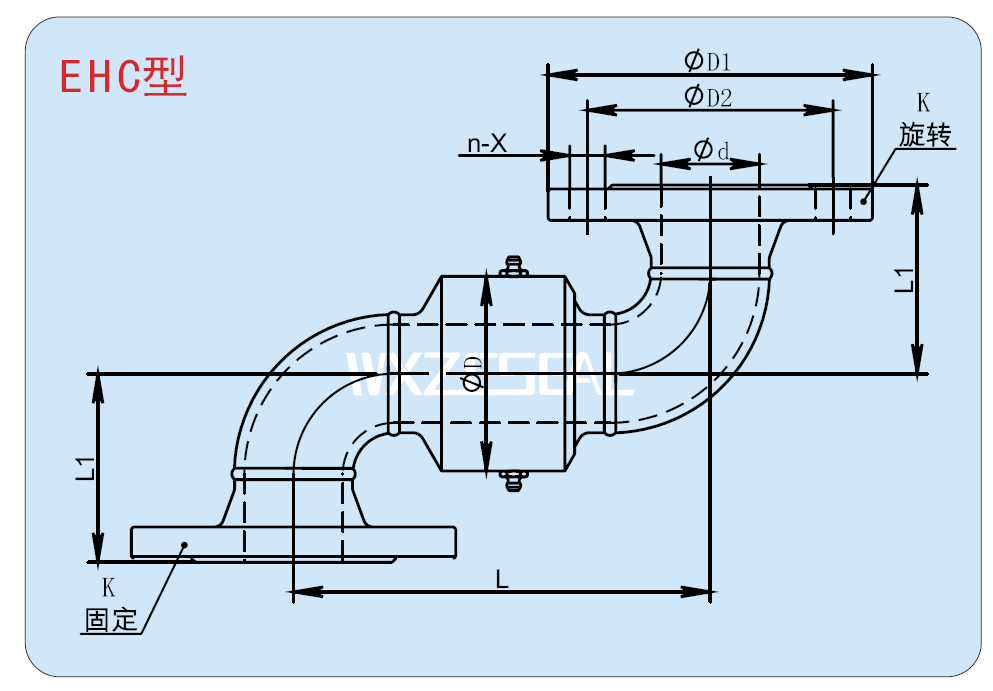

DN 订单号 d D L L1 K 法兰16kg D1 D2 n-X 20A EHC020A 20 64 179 78 DN20PN16 105 75 4-Φ14 25A EHC025A 25 68 153 65 DN25PN16 115 85 4-Φ14 32A EHC032A 32 78 174 74 DN32PN16 140 100 4-Φ18 40A EHC040A 40 88 186 83 DN40PN16 150 110 4-Φ18 50A EHC050A 50 99 212 96 DN50PN16 165 125 4-Φ18 65A EHC065A 65 118 248 109 DN65PN16 185 145 8-Φ18 80A EHC080A 80 134 272 126 DN80PN16 200 160 8-Φ18 100A EHC100A 100 158 324 154 DN100PN16 220 180 8-Φ18 125A EHC125A 125 186 384 182 DN125PN16 250 210 8-Φ18 150A EHC150A 150 208 434 207 DN150PN16 285 240 8-Φ22 200A EHC200A 200 268 551 265 DN200PN16 340 295 12-Φ22 250A EHC250A 250 338 688 324 DN250PN16 405 355 12-Φ26 300A EHC300A 300 395 790 383 DN300PN16 460 410 12-Φ26 350A EHC350A 350 455 897 438 DN350PN16 520 470 16-Φ26 EHD类型

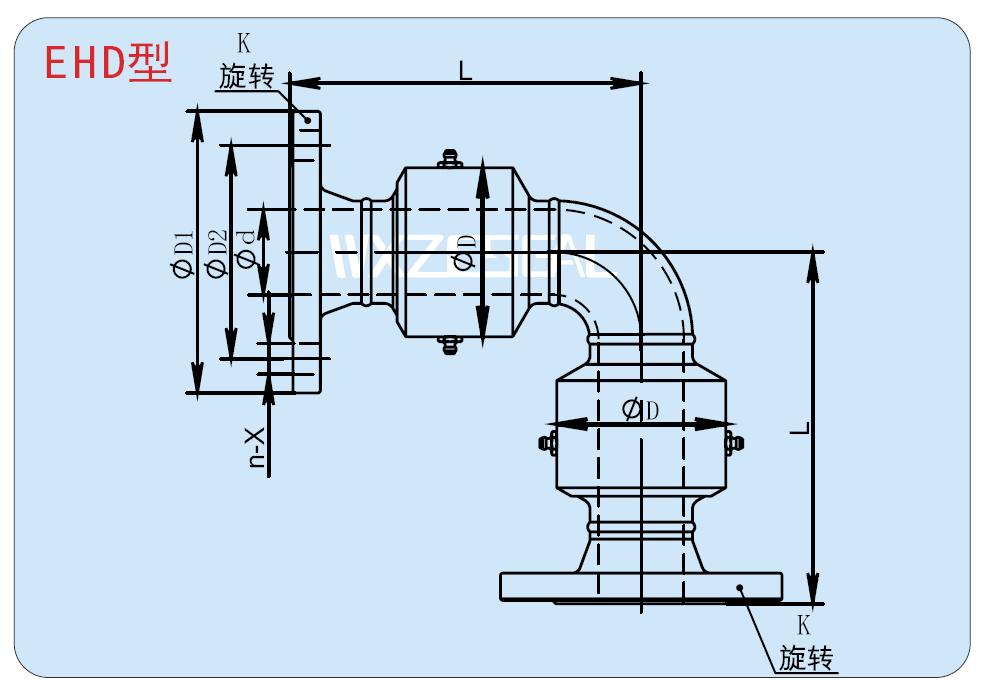

DN 订单号 d D L K 法兰16kg D1 D2 n-X 20A EHD020A 20 64 181 DN20PN16 105 75 4-Φ14 25A EHD025A 25 68 168 DN25PN16 115 85 4-Φ14 32A EHD032A 32 78 184 DN32PN16 140 100 4-Φ18 40A EHD040A 40 88 193 DN40PN16 150 110 4-Φ18 50A EHD050A 50 99 206 DN50PN16 165 125 4-Φ18 65A EHD065A 65 118 229 DN65PN16 185 145 8-Φ18 80A EHD080A 80 134 246 DN80PN16 200 160 8-Φ18 100A EHD100A 100 158 274 DN100PN16 220 180 8-Φ18 125A EHD125A 125 186 312 DN125PN16 250 210 8-Φ18 150A EHD150A 150 208 337 DN150PN16 285 240 8-Φ22 200A EHD200A 200 268 410 DN200PN16 340 295 12-Φ22 250A EHD250A 250 338 504 DN250PN16 405 355 12-Φ26 300A EHD300A 300 395 563 DN300PN16 460 410 12-Φ26 350A EHD350A 350 455 623 DN350PN16 520 470 16-Φ26 EHE类型

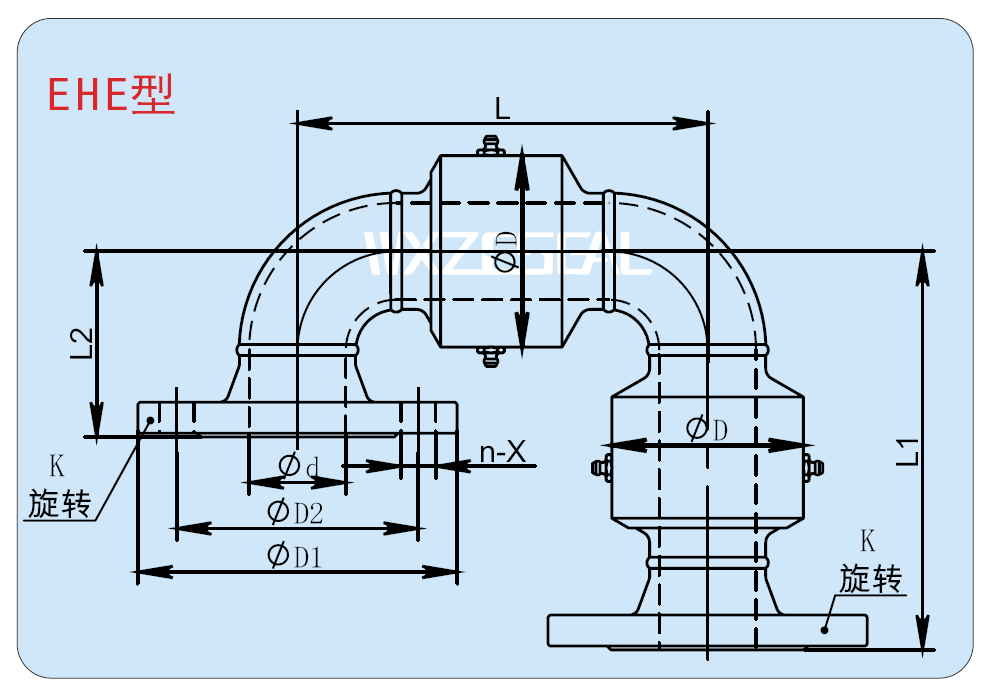

DN 订单号 d D L L1 L2 K 法兰16kg D1 D2 n-X 20A EHE020A 20 64 179 181 78 DN20PN16 105 75 4-Φ14 25A EHE025A 25 68 153 168 65 DN25PN16 115 85 4-Φ14 32A EHE032A 32 78 174 184 74 DN32PN16 140 100 4-Φ18 40A EHE040A 40 88 186 193 83 DN40PN16 150 110 4-Φ18 50A EHE050A 50 99 212 206 96 DN50PN16 165 125 4-Φ18 65A EHE065A 65 118 248 229 109 DN65PN16 185 145 8-Φ18 80A EHE080A 80 134 272 246 126 DN80PN16 200 160 8-Φ18 100A EHE100A 100 158 324 274 154 DN100PN16 220 180 8-Φ18 125A EHE125A 125 186 384 312 182 DN125PN16 250 210 8-Φ18 150A EHE150A 150 208 434 337 207 DN150PN16 285 240 8-Φ22 200A EHE200A 200 268 551 410 265 DN200PN16 340 295 12-Φ22 250A EHE250A 250 338 688 504 324 DN250PN16 405 355 12-Φ26 300A EHE300A 300 395 790 563 383 DN300PN16 460 410 12-Φ26 350A EHE350A 350 455 897 623 438 DN350PN16 520 470 16-Φ26 -
-
