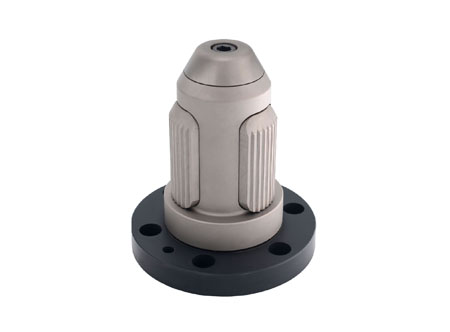

RF/DF旋转膨胀式机械夹头
创建时间：2023-04-26 01:18
넶浏览量：0
-
RF/DF旋转膨胀机械夹头壳体设有三个宽滑动板和内部凸轮结构。滑动板被凸轮推动膨胀。膨胀滑板固定材料卷芯内孔，实现自动定心。
产品特点:
无轴设计结构，提高了卷绕和退绕的速度；
宽滑板支撑芯的内孔，接触面积大，转动平稳，
不易产生打滑和损坏缠绕芯的内孔；
滑动板的表面设置有凹凸线，以增加锁定力；
凸轮结构，利用自重提供平衡的夹紧力；
无润滑维护，摩擦少；
整体锻造合金钢主轴，轴承范围宽；

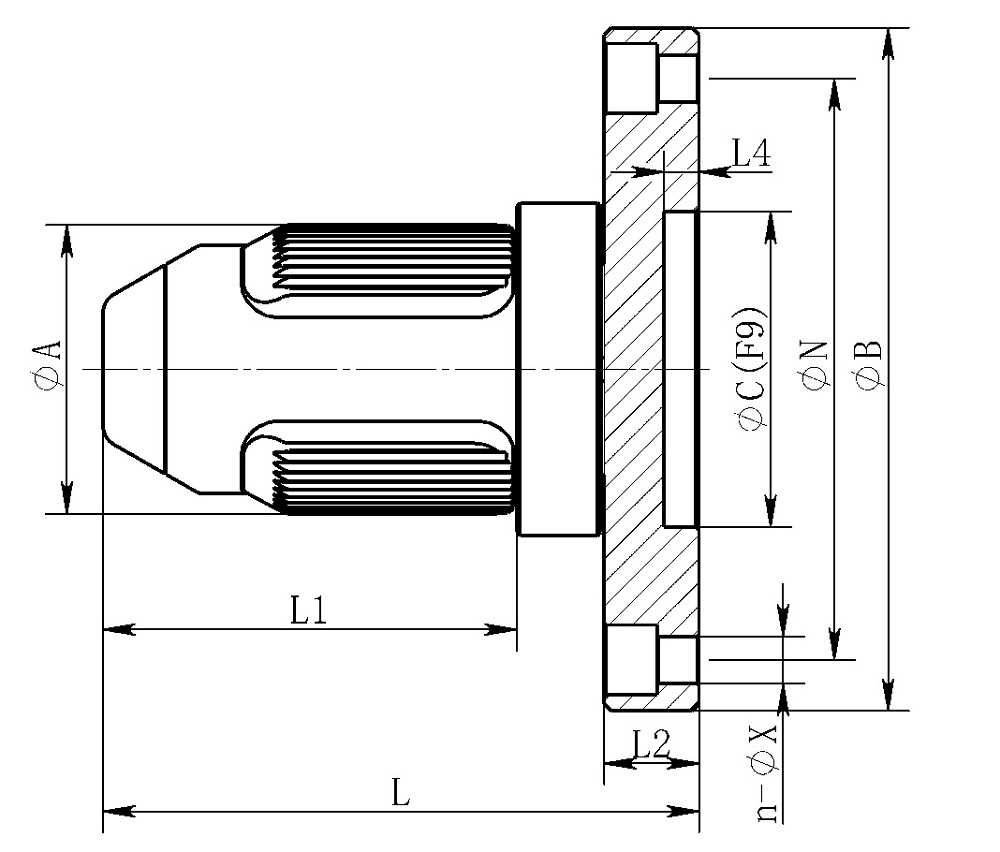

单节机械夹头
核心尺寸 订单号 A
(最小值)A
(最大值)B C n-X N L L1 L2 L4 最大负载力
最大负载最大扭矩
最大扭矩3" RF080A 72 83.5 195 90 6-13.5 166 170 118 27 10 18000牛 1150N 3-1/2" RF90A 85 95 195 90 6-13.5 166 168 120 27 10 22000N 2000N 4" RF100A 98 109 195 90 6-13.5 166 170 118 27 10 25000牛 2500N 6" RF150A 145 165 250 110 6-13.5 220 170 116 30 10 45000牛 5000N 8" DF200A 193 205 285 110 6-18 250 165 114.5 37 10 45000牛 5000N 12" DF300A 298 313.5 400 150 6-18 360 170 111.5 40 15 110000牛 16000牛 16" DF400A 391 415 500 150 12-18 465 170 111.5 40 20 110000牛 16000牛 双节机械夹头
核心尺寸
核心尺寸订单号
订单-不A
(最小值)A
(最大值)D
(最小值)D
(最大值)B C n-X N L L1 L2 L3 L4 最大负载力
max.load最大扭矩
最大扭矩3 "4" RF080A100A 72 83.5 98 109 195 90 6-13.5 166 230 101 27 179 10 18000牛/25000牛顿 1150N/2500N 3 "6" RF080A 150A 72 83.5 145 165 250 110 6-13.5 220 270 118 30 216 10 18000N/45000牛顿 1150N/5000N 6 "12" DF150A 300A 148 159.5 298 313.5 400 150 6-18 360 290 120 40 231.5 15 45000N/110000N 5000N/16000牛 6 "16" DF150A 400A 148 159.5 391 415 500 150 12-18 465 290 106.5 40 231.5 20 45000牛/110000牛 5000N/16000N RFB080A-push板式自动膨胀原纸夹头尺寸图
通用RF080机械夹头尺寸
-
-
