旋转接头常用机械密封的材料

•端面材料：
  浸呋喃树脂石墨、浸锑石墨、碳化硅、镍基硬质合金、钴基硬质合金

•辅助密封材料：
  聚四氟乙烯、柔性石墨、铝、铜

•结构件及波纹管材料：
  1Cr18Ni9Ti、2Cr13、0Cr17Ni12Mo2(316) 、 4J42、4J43、00Cr17Ni14Mo2(316L)、

  Hastalloy C、  Inconel718(GH4169)

•      S浸呋喃树脂石墨 ：耐酸碱温 、适用温度小于160℃
•     C浸铜石墨 :耐高温、适用温度小于400℃
•     T浸锑石墨 ：耐高温、适用温度小于450℃
•     G反应烧结碳化硅：耐高温、腐蚀、适用温度小于1000℃
•     O常压烧结碳化硅 ：耐高温、腐蚀、适用温度小于1000℃
•     U镍基硬质合金 ：耐高温、耐酸、适用温度小于400℃
•    W钴基硬质合金 ：耐高温、耐碱、适用温度小于400℃

旋转接头机械密封的材料——弹性元件

•  8-1Cr18Ni9Ti——中等腐蚀、适用温度小于260℃
•  6- 00Cr17Ni14Mo2(316L)——中等腐蚀、适用温度小于260℃
•  1 -Hastalloy C——强腐蚀、适用温度小于260℃
•  5-AM350——不耐蚀、适用温度小于350℃
•  9- Inconel718(GH4169)——中等腐蚀 、适用温度小于350℃

旋转接头机械密封的材料——结构件

•  8-1Cr18Ni9Ti :
•  3-0Cr17Ni12Mo2(316) :
•  2-2Cr13：线膨胀系数小、不耐腐蚀
•  1- Hastalloy C：耐腐蚀
•  4- 4J42、4J43：不耐腐蚀、定膨胀合金

旋转接头机封常用材质代号

•  环片、环座材质组合
•    160 ℃ ：W8、U8、O8、S8 、W3、U3、O3、S3 、S2
•    200 ℃ ：W2、U2、O2、 T2
•    400 ℃ ：W4、U4、O4、T4
•  波纹管组件材质
•    260 ℃：6、1
•    370 ℃：5、9

常用国产橡胶圈材质

•   丁腈橡胶，耐油，-40~120℃
•   乙丙橡胶，耐放射性、耐碱，-50~150℃
•   氟橡胶，耐油、耐温、耐腐蚀，-18~206℃
•   硅橡胶，耐寒、耐热，-65~230℃
•   氯丁橡胶，耐放射性，-40~149℃
•   氯醇橡胶，耐油、耐氟里昂，-40~135℃
•
• ※包覆类胶圈：波纹管机械密封的镶嵌环
•

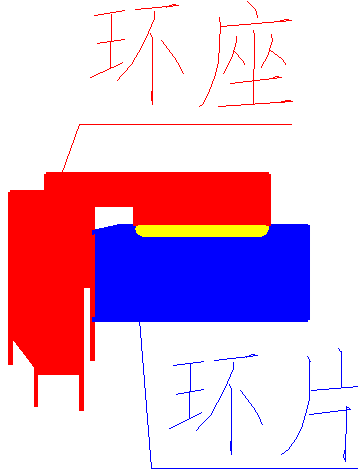

• 基本元件——镶嵌环
•  端面材料：浸呋喃树脂石墨、浸锑石墨、碳化硅、硬质合金
•  环座材料：1Cr18Ni9Ti、2Cr13、4J42、0Cr17Ni12Mo2(316) 、Hastalloy C
•
